攀枝花干式变压器短路时的攀枝花干式变压器线圈机械力分析

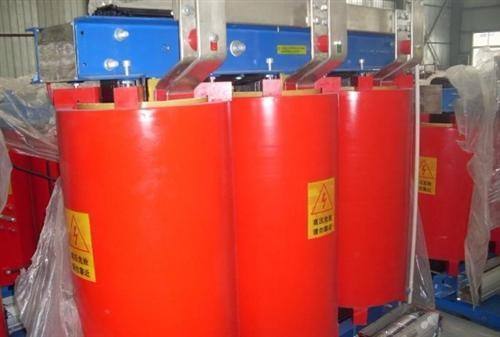

2019/04/29 07:24 我们知道，处于磁场中的载流导体将要承受机械力的作用,因此，当攀枝花干式变压器绕组申流过电流时，由于电流与漏磁场的作用，在攀枝花干式变压器绕组内将要产生电磁机械力，其大小决定于漏磁场的磁通密度与导线电流的乘积，漏密度也与电流大小成正比，因此电磁机械力就与电流的平方成正比。
当攀枝花干式变压器在正常负载下运行时，作用在导线上的力很小，但当发生突然短路时，由于最大短路电流将达到攀枝花干式变压器额定电流的几十倍，所以短路时的机械力将为额定时的力的几百倍，况且这个力产生的非常迅速，以致断路器来不及切断电路。在大的短路电动力的作用下，可能使攀枝花干式变压器的绕组等构件损坏。
因此攀枝花干式变压器厂家在设计攀枝花干式变压器时，必须对攀枝花干式变压器绕组等构件在短路情况的机械强度进行校验，在一些大容量攀枝花干式变压器中，由于短路电磁力太大，不得不增大它的短路电压值以降低短路电流值。
如上所述，攀枝花干式变压器短路时的电磁力是由于漏磁场与电流相互作用而产生的，通常，漏磁场的分布规律是较复杂的，为了分析问题方便起见，我们可以把这一漏磁场分解为轴向（纵向）磁与横向，根据左手定则，轴向漏磁将产生幅狗力，而横向漏磁将产生轴向力。
纵向磁密度和横向漏磁密度对于不同部位分布并不均匀，由于攀枝花干式变压器高低压绕组的电流方向相反，突然短路时作用于两个绕组上的向力将把两个绕组排开，从而使攀枝花干式变压器高压绕组受到张力，低压绕组受到压力。

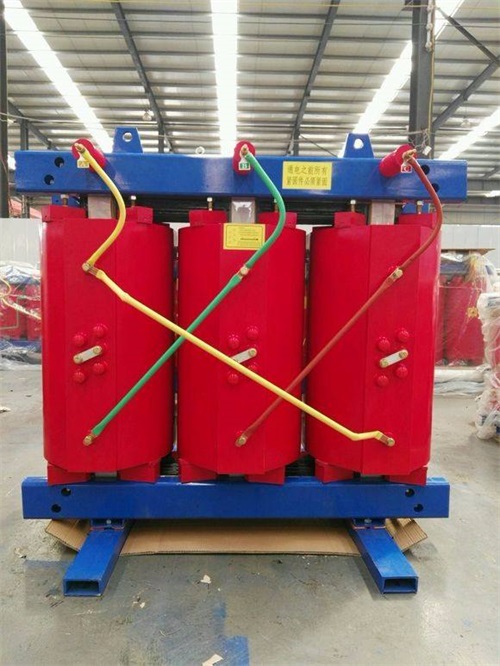

对于攀枝花干式变压器同心式线圈，除了需要进行机械力的计算外，还应校核由于幅向力的作用，在攀枝花干式变压器导线内所产生的拉应力。此外还要同时考虑轴向力使导线产生的弯曲应力，最后得出导线总应力，它应小于攀枝花干式变压器导线材料的容许应力。铝线450公斤／Cm2铜线1600Kg／Cm2在幅向力的作用下，攀枝花干式变压器内线圈将受到压缩力，当正缩力超过一定限度时，攀枝花干式变压器线圈将产生变形，由于内线圈一般都有撑条支撑，故幅向力将使撑条间的导线驾曲，撑条越多弯应力越小，攀枝花干式变压器线圈变形也就越小。
